شیڈونگ تاؤ فوننگ CNC مشین ٹول کمپنی، لمیٹڈ چین میں zx50c ڈرلنگ اور ملنگ مشین کے معروف مینوفیکچررز اور سپلائرز میں سے ایک ہے، اپنی مرضی کے مطابق سروس کو بھی سپورٹ کرتا ہے۔ ہماری فیکٹری سے یہاں فروخت کے لیے اعلیٰ معیار کی zx50c ڈرلنگ اور ملنگ مشین خریدنے میں خوش آمدید۔ اچھی سروس اور مناسب قیمت دستیاب ہے۔

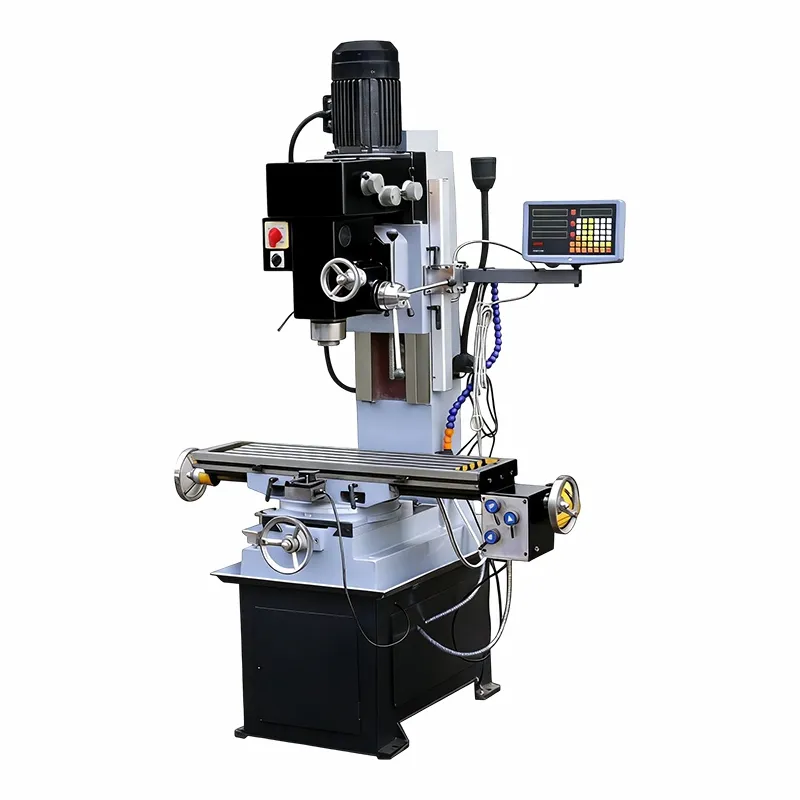

ZX50X ڈرلنگ اور ملنگ مشین ایک انتہائی پورٹیبل اعلیٰ کارکردگی کا جنرل-مقصد مشینی مرکز ہے جو دھاتی مواد کے چھوٹے- سے درمیانے-سائز کے حصوں پر بڑی لچک، درستگی اور کارکردگی کے ساتھ مختلف کام انجام دے سکتا ہے۔ اس کی ساخت ہلکی لیکن مضبوط ہے۔ اس میں پانچ-اسٹیج ایڈجسٹ ایبل اسپیڈ گیئر باکس، کنڈا-ملنگ ہیڈ اور یونیورسل ورک پیس ٹیبل ہے جیسے کہ بڑی-سائز مشینوں کی وجہ سے بہت زیادہ جگہ پر قبضہ، CN-CNC آلات کی قیمت زیادہ ہے، اور معیاری کے لیے پروسیسنگ کی آزادی محدود ہے-۔ اعلی-طاقت والا HT200 کاسٹ آئرن، عام اور اعلی-طاقت والے دھاتی مواد جیسے کاربن سٹیل، سٹینلیس سٹیل، ایلومینیم کے مرکب، پیتل، کاسٹ آئرن پر کارروائی کرنے کے لیے موزوں ہے۔ نان-دھاتی مواد پلاسٹک نایلان وغیرہ پر بھی لاگو ہوتا ہے۔ چھوٹے ورکشاپس، اسٹینڈ اسٹون مینوفیکچرنگ اسٹوڈیوز، آلات کی دیکھ بھال کے علاقوں، پیشہ ورانہ تربیت کے مقامات، اور چند مائیکرو- جہاں ضروری ہے کہ پیداواری صلاحیتوں کے لیے مناسب، قابل بھروسہ اور کثیر{17}}فکشنل پروسیسنگ حل فراہم کیے گئے ہیں۔ آپریشن کی سہولت کے ساتھ ساتھ اعلی-کوالٹی کنٹرول کی ضروریات۔
مصنوعات کے فوائد
کنڈا ملنگ ہیڈ اور ملٹی-اینگل پروسیسنگ
ZX50C بنیادی طور پر مشینی کے لیے عمودی- محور کے گرد گھومنے کے بائیں-دائیں یا اوپر-نیچے کی کارروائیوں کو انجام دینے کے لیے کنڈا گھسائی کرنے والے سر پر منحصر ہے۔ اس کے نتیجے میں، کوئی اضافی حصوں کو انسٹال کرنے کی ضرورت نہیں ہے. مائل طیاروں، T- سلاٹوں اور دیگر خصوصی-شکل والے حصوں کی ایک سے زیادہ-زاویہ پروسیسنگ کو عام سنگل-مود کے مقابلے میں سپورٹ کرتا ہے۔ اس لحاظ سے یہ زیادہ ورسٹائل ہے۔ فیڈ کی رفتار کو ٹھیک ایڈجسٹ کرنے کے لیے ایک ہینڈ وہیل بھی ہے ڈرل ہول اور دھاگہ گیئر سے چلنے والا ڈھانچہ رگڑ کا نقصان-ٹرانسمٹنگ ہے۔
8-مرحلہ متغیر رفتار اور وسیع موافقت
ایک 8-اسٹیج ایڈجسٹ ایبل کنسٹنٹ-ویلوسٹی ڈرائیو جو 115 ریوولز فی منٹ (r/min) اور فل-لوڈ آپریشن کے درمیان 1,750 r/min پر عمل شدہ حصے کی قسم پر منحصر ہے۔ کم رفتار پر، یہ اعلی طاقت والے مواد کے ہیوی-ڈیوٹی آپریشن کے لیے کافی ٹارک فراہم کر سکتا ہے۔ لہذا، اس وقت، کام کا ٹکڑا طاقت کے تحت خراب نہیں ہوگا۔ ایک تیز رفتار-آپشن ایلومینیم کے مرکب جیسی ہلکی دھاتوں پر مؤثر طریقے سے کارروائی کر سکتا ہے اور پتلی دیواروں والے حصوں پر بھی اچھی طرح کام کر سکتا ہے۔ اس کی سطح کا معیار اچھا ہے۔ بیلٹ سے چلنے والا، اس طرح کارکنوں کے کام کے ماحول کو بڑھانے کے لیے آپریشنل شور کو کم کرتا ہے۔
مضبوط ساخت اور اعلی صحت سے متعلق
مشین کا بستر اور ورک ٹیبل اعلی-معیار HT200 کاسٹ آئرن کا استعمال کرتے ہیں جو اندرونی دباؤ کو دور کرنے اور اس طرح مشین میں کمپن کو کم کرنے کے لیے مصنوعی عمر کے دوہری عمل سے گزرتا ہے۔ X, Y, Z تھری-جہتی گائیڈ وے شدید طور پر سپرسونک ہیں-فریکوئنسی-بجھ گئی (گہرائی 2-4 ملی میٹر)، بہتر پہننے کے لیے گراؤنڈ-مزاحم طاقت اور سختی، اور درستگی-کے اسپنڈلز کو انتہائی کم رفتار کے ساتھ ایم ٹی 4 ٹیپر کے ساتھ نصب کیا گیا ہے۔ گول پن مشترکہ ڈووٹیل ٹیبل اور گائیڈ وے نسبتاً بڑی الٹنے والی قوت کو برداشت کر سکتا ہے، ڈرائیونگ ڈیوائس میں درست لیڈ سکرو ٹھیک مکینیکل پارٹس اور الیکٹرانک مصنوعات کی عین پوزیشننگ کی ضروریات کو پورا کرنے کے لیے حرکت کی رفتار کو درست طریقے سے منظم کرتا ہے۔
کمپیکٹ اور لاگت-آسان دیکھ بھال کے ساتھ مؤثر
ZX50C کے مجموعی طول و عرض تقریباً 1100x970x1650mm ہیں، اور اس کا اپنا وزن تقریباً 550Kg ہے۔ اس طرح، یہ چھوٹی ورکشاپس اور اسٹوڈیو کی نسبتاً محدود جگہوں دونوں کے لیے موزوں ہے۔ بڑی-ڈرل-ملنگ مشین اور CNC ماڈل کے مقابلے میں، اس کی ابتدائی قیمت بہت کم ہے، اس کے لیے مہنگے CNC سسٹم کی دیکھ بھال کی ضرورت نہیں ہے۔ سادہ مکینیکل ڈیزائن، بحالی کے اخراجات اور سروس میں رکاوٹوں کو کم کرنے کے لیے چند ناکامی پوائنٹس۔ روزانہ کی دیکھ بھال کے لیے صرف باقاعدگی سے چکنا کرنے کی ضرورت ہوتی ہے، سپنڈل اور گائیڈز میں پہننے والے ملبے کو کثرت سے صاف کیا جاتا ہے۔ دستی چکنا کرنے والا آسانی سے کام کرتا ہے تاکہ اس کے آپریشنل اوقات کو طول دیا جا سکے۔
مصنوعات کے اہم تکنیکی پیرامیٹرز
|
وضاحتیں |
ZX50C |
|
زیادہ سے زیادہ ڈرلنگ dia.(mm) |
50 |
|
زیادہ سے زیادہ گھسائی کرنے والی چوڑائی (ملی میٹر) |
100 |
|
زیادہ سے زیادہ عمودی ملنگ dia.(mm) |
25 |
|
Max.taoping dia. |
M16 |
|
سپنڈل سپیڈ رینج (rpm) |
115-1750/40-1500,8 مراحل |
|
تکلا سفر (ملی میٹر) |
120 |
|
میز کا سائز (ملی میٹر) |
800×240 اختیاری: 1000x240 |
|
میز کا سفر (ملی میٹر) |
400×230 اختیاری: 600x240 |
|
مجموعی طول و عرض (ملی میٹر) |
1100×970×1650 |
|
موٹر (کلو واٹ) |
1.5/2.2 |
|
NW/GW(kg) |
550/650 |
مشین کی معیاری تفصیلات
گھماؤ ڈرلنگ ملنگ ہیڈ
گئر کی قسم ڈرلنگ کی گھسائی کرنے والی سر
اعلی سختی کے ساتھ سخت صحت سے متعلق گراؤنڈ گیئرز
ورک ٹیبل
گائیڈ ریل اور ورک ٹیبل کی سطح کا گرمی سے علاج کیا جاتا ہے،
اعلی سختی اور سختی کے ساتھ، ورک ٹیبل 45' ریٹیٹ کر سکتا ہے
فیڈ موڈ
ایکس محور آٹو فیڈ،
Y/Z محور دستی فیڈ۔
3 محور
3 محور ڈیجیٹل ریڈ آؤٹ اختیاری ہے۔
اضافی لاگت کی ضرورت ہے؟
درخواست کے منظرنامے۔
چھوٹی ورکشاپس اور انفرادی پروسیسنگ اسٹوڈیوز:چھوٹی ورکشاپوں اور انفرادی پروسیسنگ رومز کے لیے موزوں ہے جو دھاتی کام کی متعدد وضاحتوں کے بڑے-بیچوں کو انجام دیتے ہیں، بشمول ہارڈ ویئر کی متعلقہ اشیاء، چھوٹے-سائز کے مکینیکل پرزے، قطعی لوازمات، غیر-میٹل وغیرہ۔ ڈیوائس نسبتاً چھوٹا ہے، گھماؤ مل ہیڈ کی قسم ہے، اس کے لیے اضافی آپریشن کی ضرورت کو پورا کرنے کے لیے ڈی ای ایکس پی کے لیے دستیاب نہیں ہے۔ مشینوں کی ضرورت ہے.
آلات کی بحالی کے محکمے۔:کارخانوں، کاروباری اداروں اور تعمیراتی سائٹس کے دیکھ بھال کے محکموں میں مشینی حصوں کی مرمت کے لیے وسیع درخواست جیسے ڈرلنگ ہولز ملنگ پلینز بورنگ اور پہننے والے اجزاء پر دھاگوں کو ٹیپ کرنا۔ اس کا وزن کم ہے-، نقل و حرکت کے لیے آسان ہے۔ یہ متعدد زاویوں سے کام کر سکتا ہے۔ لمبے عرصے تک سامان کے مستحکم معمول کے آپریشن کو برقرار رکھنے کے لئے مرمت کے کاموں کو کافی تیزی سے انجام دے سکتا ہے۔
پیشہ ورانہ تربیت کے ادارے: یہ پیشہ ورانہ اور تکنیکی اسکولوں، تربیتی اداروں کے لیے موزوں ہے جو بنیادی ڈرل کرتے ہیں-اور-بور آپریشن ٹرینیز وغیرہ۔ ساخت میں کمپیکٹ، دستی طور پر کام کرنے میں آسان، متعدد افعال کے ساتھ؛ عمودی اور افقی پروسیسنگ کی تکنیکوں میں مہارت حاصل کرنے کے لیے طلباء کے استعمال کے لیے موزوں، مواد کی قسم کے مطابق رفتار کو ایڈجسٹ کرنے کے اصول کے بارے میں جانیں، مزید مطالعہ اور مکینیکل مینوفیکچرنگ میں عملی استعمال کے لیے ایک اچھا نقطہ آغاز فراہم کریں۔
چھوٹا-بیچ حسب ضرورت اور DIY پروسیسنگ:چھوٹے-بیچ کی حسب ضرورت پروسیسنگ کے لیے غیر-معیاری پرزہ جات، جیسے کہ کسٹم ہارڈویئر، تجرباتی پرزے، اور درست لوازمات۔ اسے DIY اور شوق رکھنے والے بھی استعمال کر سکتے ہیں جو دھاتوں، لکڑیوں یا پلاسٹک کے ساتھ کام کرتے ہیں تاکہ ماڈل کے ٹکڑوں، پرسنلائزیشن ڈیکوریشنز اور چھوٹے اوزار بنائیں۔ اس کے استعمال میں اچھی آسانی ہے، لاگت پر کم صحت سے متعلق نقصان کا کنٹرول۔
اکثر پوچھے گئے سوالات
سوال: ZX50X ڈرلنگ اور ملنگ مشین کی اہم خصوصیات کیا ہیں؟
A: ڈرل ہول کا زیادہ سے زیادہ قطر 50 ملی میٹر ہے۔ کراس-سیکشنل اور عمودی-ملنگ ایریاز دونوں زیادہ سے زیادہ 100 ملی میٹر ہیں۔ سپنڈل-اسپیڈ رینج 115-1750 r/منٹ، 8 مرحلہ کنٹرول؛ سپنڈل ٹیپر کی قسم MT4 ہے۔ تکلی کا سفری فاصلہ: 120 ملی میٹر۔ ورک ٹیبل کا سائز: 800*240MM؛ سفر کی حد 400*230*380 MM کے اندر ہے۔ مین موٹر پاور: 0.85/1.5 کلو واٹ؛ کل سائز تقریباً 1,100*970*1650mm ہے۔ خالص وزن تقریباً 550 کلوگرام ہے۔
سوال: ZX50C اور ZX6350 سیریز میں کیا فرق ہے؟
A: ZX50C ایک کمپیکٹ، ہلکا وزن والا ماڈل ہے جو چھوٹے-سے-درمیانے ورک پیس کے لیے ڈیزائن کیا گیا ہے، جس میں ایک چھوٹی ورک ٹیبل، کم موٹر پاور، اور جگہ کی بچت ہے-، چھوٹے ورکشاپس اور DIY کے استعمال کے لیے موزوں ہے۔ ZX6350 سیریز سائز میں نسبتاً بڑی ہے، ہیوی-ڈیوٹی مشینی ایپلی کیشنز کے لیے موزوں ہے، اس میں ایک بڑا کام-پیس ٹیبل ایریا، زیادہ موٹر پاور، زیادہ بوجھ-بیئرنگ کی صلاحیت ہے، لیکن اس کے لیے زیادہ جگہ درکار ہے اور زیادہ لاگت آتی ہے۔
س: یہ کن مواد پر کارروائی کر سکتا ہے، اور کیا یہ غیر- دھاتی مواد کو سنبھال سکتا ہے؟
A: یہ کاربن سٹیل، سٹینلیس سٹیل، ایلومینیم مرکب، پیتل، کاسٹ آئرن کے ساتھ ساتھ پلاسٹک یا نایلان جیسے غیر دھاتی مواد پر کارروائی کر سکتا ہے۔ پیچیدہ کام کے ٹکڑوں، بڑے ٹکڑوں کی ہموار مشینی اور مختلف حالات میں اچھے مستحکم آپریشن سے نمٹنے کے لیے اسپیڈ کنٹرول اور سوئول ملنگ ہیڈز کے پانچ درجے متعارف کرائے گئے ہیں۔
سوال: کیا یہ بنیادی پروسیسنگ کا تجربہ رکھنے والے آپریٹرز کے لیے موزوں ہے یا ابتدائی افراد کے لیے؟
A: جی ہاں، استعمال کرنے کے لئے بہت آسان ہے. 5-کلید-رفتار-تبدیل کرنا-ایک ہی-سوئول-روبوٹ-آپریشن ڈسپلے نسبتاً آسان ہے، اور استعمال میں آسانی کے لیے کنٹرولر میں واضح طور پر نشان زدہ آپریشن ہینڈل - ہینڈ وہیل ہے۔ کچھ آپریٹرز پہلے بھی آلات استعمال کرتے رہے ہیں اور اس لیے اس کے استعمال کو زیادہ آسانی سے ڈھال لیتے ہیں۔ ابتدائی افراد کو اس سے واقف ہونے کے لیے کم مشق کی ضرورت ہوتی ہے (1-2 ہفتے)۔
سوال: فروخت کے بعد کیا خدمات فراہم کی جاتی ہیں، اور وارنٹی کی مدت کیا ہے؟
A: فیکٹری کے ذریعہ فراہم کردہ وارنٹی مدت ایک سال ہے۔ 24-گھنٹے تکنیکی خدمت پیش کرتے ہیں، اصل اجزاء فراہم کرتے ہیں، اور بغیر کسی لاگت کے استعمال کے تربیتی کورس فراہم کرتے ہیں۔ حالت میں مرمت انفرادی طور پر خریدی جا سکتی ہے، اور مواد سات دنوں کے اندر سائٹ تک پہنچ جائے گا اگر یہ ایک بڑا-صنعتی علاقہ ہے۔ اختیاری ترتیبات ہیں: ایک تین-محور ڈیجیٹل ریڈ-آؤٹ فنکشن؛ ایک بین الاقوامی ڈویژن ہیڈ ضرورت کے مطابق انتخاب کے لیے دستیاب ہے۔
